[궁금하우] 엑셀로 이중축/보조축 이용하여 그래프 만들기 (콤보차트)

출처: pixabay







안녕하세요?



NV2NGN입니다.



이번 글에서는 엑셀로 이중 축을 이용하여 그래프를 만드는 법을 살펴보고자 합니다.







이 경우 사용하는 엑셀 버전에 따라 조금 다릅니다.





먼저 엑셀 2013 버전 이상일 경우 콤보차트 (이중 축 혼합형) 를 이용하면 됩니다.

제가 사용하는 버전은 엑셀 2016이므로 콤보차트 항목이 있어서 예로 만들어 보았습니다.





예를 들어 명수와 토마스의 유전자 a, b, c, d 별로 발현을 본다고 하였을 때,

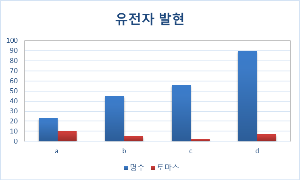

단일 축을 이용한 유전자 발현 그래프





이중 축을 이용한 유전자 발현 그래프의 경우,



이중 축을 이용한 유전자 발현 그래프





그 차이를 아시겠죠!









만약 사용하는 엑셀 버전이 엑셀 2010, 2007 버전일 경우에는

묶은 세로 막대형으로 그려서 넣은 후,

특정 계열 하나만 표식이 있는 꺾은선형으로 그래프를 변경하여

이중 축 혼합형으로 해서 만들면 됩니다.



또한 꺾은선 그래프에 대해서는 오른쪽에 보조축을 표시할 수 있습니다.



버전 별로 방법을 간단히 살펴 봅니다.





Excel 2013 및 최신 버전의 경우



1. 차트 선택: 차트를 클릭하여 차트 도구를 엽니다.
2. 차트 유형 변경: 디자인 > 차트 유형 변경으로 이동합니다.
3. 콤보 차트 선택: 콤보 > 클러스터 열 - 보조 축의 선을 선택합니다.
4. 보조 축 선택: 표시하려는 데이터 시리즈에 대해 보조 축을 선택합니다.
5. 라인 선택: 드롭다운 화살표를 선택하고 라인을 선택합니다.
6. 확인: 확인을 클릭합니다.



Excel2010의 경우

1. 차트 선택: 차트를 클릭하여 차트 도구를 엽니다.
2. 보조 세로 축 추가: 2D 차트에 보조 세로 축을 추가할 수 있습니다.
3. 보조 가로 축 추가: xy(분산형) 차트나 거품형 차트에 유용할 수 있는 보조 가로(범주) 축을 추가할 수도 있습니다.
4. 데이터의 차트 유형 변경: 보조 축에 그려진 데이터 시리즈를 쉽게 구별하기 위해 차트 유형을 변경할 수 있습니다.
5. 보조 축 제거: 보조 축을 제거하려면 그렇게 하면 됩니다.





지금까지 NV2NGN이었습니다.



감사합니다.
